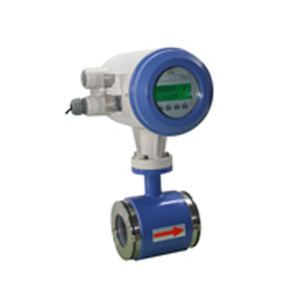

- 商品名稱：夾持式電磁流量計
- 添加時間：2014-07-20 11:19:26
- 電 話：0512-36850397
郵 箱：foisonne@163.com
產品適用范圍
電磁流量計是由傳感器和轉換器兩部分構成，基于法拉D電磁感應定律進行工作，用來測量導電性的液體或兩相介質，要求其電導率一般應大于5US/cm(自來水原本的電導率約100-500US/cm)，可以用來測量各種酸、堿、鹽溶液、紙漿、礦漿、等介質，但介質中不能含有較多的鐵磁性物質和大量氣泡。
電磁流量計是一種主要的流量?jī)x表，廣泛地應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設等L域的流量測量。
工作原理
電磁流量計傳感器的測量系統是基于法拉D電磁感應定律，在與測量管軸線和磁場磁力線相互垂直的管壁上安裝一對檢測電J，當導電液體沿測量管軸線運動時，導電液體作切割磁力線運動產生感應電勢。此感應電勢由測量管上的兩個電J檢出，數值大小為：E=KBVD
其中：E感應電勢；K儀表常數；B磁感應強度；V測量管截面內的平均流速；D測量管的內直徑；
測量流量時，流體流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電勢，因此要求被測的流動液體高于低限度的電導率。其感應電壓信號通過兩個電J檢出。并通過電纜傳送至轉換器，經過信號處理及相關運算后，將累計流量和瞬時流量顯示在轉換器的顯示屏上。
儀表特點
1、測量管內無阻流及活動部件，因此不會造成額外的能量損失，也不會造成堵塞，因此節能效果顯著，特別適宜液固兩相流如污水、泥漿、礦漿、水煤漿、紙漿等的測量。
2、接觸被測介質的只有襯里和電J，只要合理選用襯里和電J材料，就可達到良好的耐腐蝕性和耐磨性，因此，可測量各種強酸、強堿等化工溶液。
3、安裝要求低。前直管段只要5D，后直管段為2D（D為所選儀表的內直徑）。
4、測量準確度不受流體密度、粘度、溫度、壓力和電導率變化的影響，而且可測量正/反兩個方向的流量，這就為準確測量流量提供了很好的手段。
5、儀表功耗小，小于5VA。
6、轉換器具有良好的互換性，不必重新進行實流標定就可達到測量精度。
由于電磁流量計有一系列優點，因此在各行業得到越來越廣泛的應用，成為液體流量測量的選儀表。
WP-EMF-C/D（一體式/分體式）夾持式電磁流量計技術參數
口徑 DN10～DN200
電J材料 316、Hb、Hc、Ti、Ta
內襯材料 PFA、F46
介質 導電性液體（含固液兩相體）
測量誤差 0.2%、0.5%、1.0%
介質導電率 ＞5μS/cm（水＞20μS/cm）
流量范圍 0.1～10m/s
介質溫度 一體型-10℃～+60℃、分體型-10℃～+150℃
額定壓力 1.6MPa～4.0MPa（按口徑分）
防護等J IP65、IP67、IP68（分體）
輸出信號 4～20mA輸出，頻率/脈沖輸出
空管檢測 自動檢測空管
通訊 RS485，RS232、HART（配Ⅲ型轉換器）
應用 酸、堿、給排水、食品、紙漿等
顯示 流速、流量、百分比、累計流量、故障報警等
供電電源 220VAC、24VDC
安裝形式 一體式或分體式
WP-EMF-C/D夾持式電磁流量計型譜表
