- 商品名稱：WP201/202系列隔離轉換模塊
- 添加時間：2014-07-20 11:18:04
- 電 話：0512-36850397
郵 箱：foisonne@163.com
產品概述

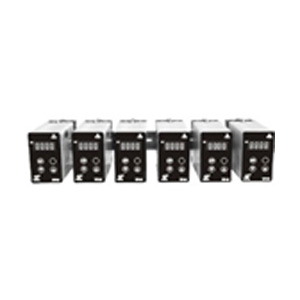

WP201/202系列隔離轉換模塊采用小型導軌式結構表面封裝工藝,大大提高模塊的抗干擾能力，能將溫度、壓力、流量、位移、標準電壓、標準電流等模擬信號轉換成與之相隔離的標準電壓或電流信號輸出，可廣泛用于冶金、化工、石化、造紙、印染、釀造、煙草、航天基地等L域。
可直觀顯示測量值，可對參數進行修改，便于現場調試與操作。兩路變送輸出相互隔離并具有電流、電壓輸出的選擇功能，也可針對不同范圍分別變送輸出，滿足現場多樣化需求。
201系列模塊主要技術參數
顯示誤差 ·0.5%FS±1字；變送誤差：0.5%FS
溫度補償范圍 ·0~50℃
環境條件 ·工作溫度0~50℃，相對濕度≤85%。避免在帶有腐蝕性和易燃易爆氣體中使用
開關量輸出 ·輸出點可任意設成上、下限控制/報警且帶回差
· 繼電器輸出:觸點容量（阻性負載）:AC220V/3A；DC24V/3A
模擬量輸出 ·DC (0~10)mA輸出，負載電阻≤1.5kΩ
·DC (4~20)mA輸出，負載電阻≤750Ω
·DC (0~5)V輸出，負載電阻≥250kΩ
·DC (1~5)V輸出，負載電阻≥250kΩ
通訊輸出 ·標準串行通訊接口RS-485，波特率300~9600bps，用戶自由設定
配電輸出 ·DC 24V 負載≤30mA。
供電方式 ·交直流電源(90~260)V，功率≤4W，重量260g
·交直流電源(20~30)V，功率≤4W，重量260g
外形尺寸 ·寬48×高78×深135（帶底座）
202模塊主要技術參數
輸 入 ·熱電偶：B、S、K、E、J、T、WRe3~25等
·熱電阻：標準熱電阻：Pt100、Pt100.1、Cu50等
·電流：（0~10）mA、（4~20）mA等（輸入阻抗≤250KΩ）
·電壓：（0~5）V、（1~5）V等（輸入阻抗≥1MΩ）
輸 出 ·隔離的兩路輸出：
D一路： 電壓或電流（訂貨時請注明）
D二路： 電壓、電流或位式報警控制：
繼電器觸點ON/OFF輸出（AC220V/0.5A，DC24V/1A，阻性負載）
或串行通訊輸出，通訊接口為：RS-232C，RS-485（訂貨時請注明）
輸出電阻 ·小于250W（電壓輸出時）
允許負載電阻 ·0～600W(電流輸出時)
精 度 ·±0.5%FS或±0.2%FS
冷端補償誤差 ·±1℃
參數設定 ·由WP20PCA編程器進行設定
斷偶保護 ·斷偶保護時間:小于2 s/FS
響應時間 ·約500ms（時間常數） · 約0.5Hz/-3dB
共模抑制比 ·50Hz時，大于120dB
隔 離 ·輸入、輸出、電源間相互隔離
電 源 ·交流或直流供電AC：90～265 V · DC：24V±10%
功 耗 ·220VAC時，≤3W · 4 V DC時，≤100mA
環境溫度 ·0～55℃
相對濕度 ·5～99%RH（不結露）
J緣電阻 ·各端子與接地端子之間 100MW/500VDC
J緣強度 ·電源端子與接地端子之間：1500V Ac，1分鐘。
·輸入/輸出端子與接地端子間：500V DC,1分鐘。
結 構 ·小型化插裝式結構，顏色芒塞爾N4.0
重量主體 ·約180g； 插座：約80g
維 護 在安裝配線狀態下主體可以更換
WP202PCA編程器的通訊接口位于主體前面
WP201/202系列隔離轉換模塊型譜表
選型舉例：
·WP-201TC224-03 (0～1300℃),用戶需單路輸入的熱電偶溫度隔離變送模塊，兩路輸出均為4~20mA，帶485通訊，輸入類型為K型熱電偶，輸出量程范圍為0~1300℃。
·WP-202TC220-0303 (0～1300℃),用戶需雙路輸入的熱電偶溫度隔離變送模塊，兩路輸出均為4~20mA，輸入類型為K型熱電偶，輸出量程范圍為0~1300℃。
智能頻率轉換模塊型譜表
選型舉例：
WP201-F101-H-T,用戶需LED數碼顯示智能頻率轉換模塊,頻率為0～7kHz,適配三角波、正弦波、方波信號，無通訊接口，輸出為(1～5)V，上限報警輸出，供電方式為AC(90～265)V開關電源供電。
外形圖
輸入類型表
