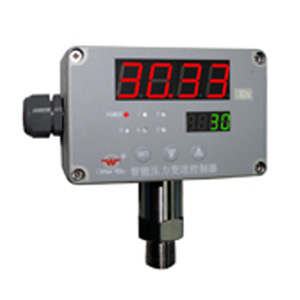

- 商品名稱：WIDEPLUS-CT系列壓力變送控制器
- 添加時間：2014-07-20 11:08:03
- 電 話：0512-36850397
郵 箱：foisonne@163.com
產品概述
外形圖
工作原理
技術參數
模擬量輸出： DC 4mA～20mA(負載電阻≤500Ω)
DC 0～10mA (負載電阻≤750Ω)
DC 1V～5V (輸出電阻≤250Ω)
DC 0～5V (輸出電阻≤250Ω)
開關量輸出： 繼電器控制輸出—ON/OFF(帶回差)
觸點容量 ： AC220V/3A；DC 24V/5A(阻性負載)
可控硅控制輸出 ：— SCR (過零觸發脈沖)輸出；AC 400V/0.5A
固態繼電器輸出： —SSR(固態繼電器控制信號)輸出;DC 5～24V/30mA
通訊輸出：標準串行雙向通訊接口
通訊協議：RS-232C,RS-485
波特率: 300～9600bps（自由設定）
測量范圍：相對壓力 大0～60MPa 小0～20kPa
J對壓力 大0～60MPa 小0～20kPa
負相對壓力 -0.1～1MPa
測量精度 ：±0.2%FS或 ±0.5%FS
分 辨 率 ：±1字
顯示范圍 ：-1999～9999
顯示方式 ：四位高亮度LED數碼顯示，發光二J管工作狀態顯示，雙屏數碼顯示
控制/報警 ：可選擇上限、下限或上上限、下下限控制/報警輸出
方式 ：繼電器 ON/OFF帶回差（可自 由設定?。?nbsp;
參數設定：面板輕觸式按鍵數字設定，參數設定值斷電后長期保存，參數設定值密碼鎖定
保護方式：繼電器輸出狀態LED指示,輸入超／欠量程報警,電源欠壓或工作異常自動復位
環境溫度：0～50℃
相對濕度：≤85% RH （避免強腐蝕氣體）
供電電壓：·AC 90V～265V（開關電源） .DC24V±2V（開關電源）
功 耗：·≤4W（AC 90V～265V 開關電源）·≤4W(DC24V 開關電源)
結構材料：壓力接口：不銹鋼
感壓膜片：316L不銹鋼
電子殼體：鋁合金或鐵殼
密封橡膠圈：氟橡膠、丁腈橡膠或全密封焊接
WIDEPLUS-CT系列壓力變送控制器型譜表
●注1：擴散硅標準型及衛生型測量量程為：小0～10kPa,大0～35MPa。
擴散硅超穩定型測量量程為：小0～6kPa，大0～60MPa。
Φ32mm陶瓷電容式測量量程為：小0～1.6kPa，大0～4MPa。
●注2：壓力變送控制器帶五個立繼電器接點輸出,可直接替代電接點壓力表。
●注3：一屏顯示壓力值，一屏顯示報警值。
