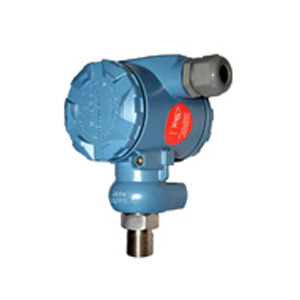

- 商品名稱：K1系列壓力變送器
- 添加時間：2014-07-20 11:07:20
- 電 話：0512-36850397
郵 箱：foisonne@163.com
產品概述
外形圖/產品構造
主要特點
·穩定性高：每年優于0.1%滿量程
·抗干擾能力強：防水、防塵、防震、防爆、防腐
·適用性廣：產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合于測量中的各種場合。
·安裝簡便：產品結構合理，體積小，重量輕，可直接任意位置安裝。
工作原理
變送器由傳感器和信號處理電路組成。其中傳感器感壓面設有惠斯頓電橋,當增加壓力時,電橋各橋臂電阻值發生變化。通過信號處理電路，轉換成電壓變化,終將其轉換成標準（4～20）mA Dc信號輸出。其原理見圖：
技術參數
工作電壓：12.5V～36V DC
輸出信號：4mA～20mA DC（模擬，二線制）
測量范圍：相對壓力 大0～60MPa 小0～1.6kPa
J對壓力 大0～60MPa 小0～20kPa
負相對壓力： -0.1MPa～1Mpa
精 度：·精度等J： 0.1J、0.2J、0.5J
·溫度影響：±0.15%FS/10℃
·穩定性：優于0.1%FS/年
·位置影響：安裝位置不影響零點
允許溫度：·正常工作溫度： -20℃～70℃
·膜片： -20℃～80℃(短時可達 130℃)
·貯存溫度： -20℃～80℃
·高低溫型： -65℃～150℃ 10℃～200℃ ～
防爆等J：隔爆型 ExdⅡBT5或ExdⅡCT6
本安型 Exib ⅡCT5 或Exia ⅡCT6
防護等J：Ip67
與被測介質接觸部分的材料
·過程連接件：不銹鋼 316L/304/1Gr18Ni9Ti/哈氏合金C
·密 封 件：氟橡膠/丁腈橡膠/聚四氟乙烯 /全焊接密封
接線引出方式 可根據需要從任何一個出口引出,建議小使用Φ7.5工業電纜作為引線以便密封,引出接頭選用通用電纜接頭M20×1.5,不引線一端用端蓋封住。
調節范圍 ·零點調節范圍：±5% ·滿量程調節范圍：±20%
負載特性
過程連接
● 注1：AK系列如需帶表頭只能選擇LCD液晶表頭(代碼“C敾頡癊?。暫不提供本安防爆產品。
● 注2：擴散硅標準型及衛生型測量量程為:小 0～10kPa,大0～35MPa,擴散硅超穩定型測量
● 注3：藍寶石變送器過程連接方式導壓孔只能選Φ3。
量程為：小 0～6kPa,大 0～60MPa。陶瓷電容式測量量程為:小0～1.6kPa,大0～4MPa
