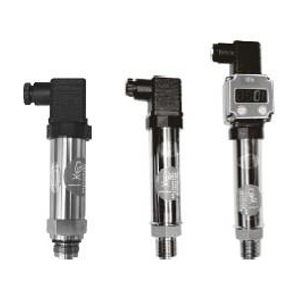

- 商品名稱：精小型壓力變送器
- 添加時間：2014-07-20 11:06:23
- 電 話：0512-36850397
郵 箱：foisonne@163.com
產品概述
WIDE PLUS-8系列精小型壓力變送器以其優良的可靠性，廣泛的適用性,產品的靈活性和多樣性，廣泛應用于航空、航天、石油、化工、冶金、電力、水利等工業過程現場壓力測量和控制。
主要特點
·量程覆蓋范圍寬。
·全不銹鋼結構，壓力接口形式多樣，具有齊平膜片、鉭膜片等多種形式。防護等JIP65。
·輸出信號形式多樣，現場可調校，現場可顯示。
·反J性保護和瞬間過電流過跨壓保護，符合EMI防護要求。
·防爆型產品符合GB3836.4標準的ExiaⅡCT6要求，防爆合格證號CNEX03.823。
外形圖
工作原理：
該產品采用帶不銹鋼隔離膜片的OEM壓力傳感器作為信號測量元件、并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。整個產品經過了元器件、半成品的嚴格測試及老化篩選，性能穩定可靠。
技術參數
測量范圍 -0.1～0—0.01～60MPa
過 載 1.5倍滿量程壓力
壓力類型 表壓或J壓或密封參考?jí)毫?nbsp;
精 確 度 典型：±0.25%FS； 大：±0.5%FS（包括非線性、遲滯和重復性）
長期穩定性 典型：±0.1%FS； 大：±0.2%FS
零點溫度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa)
滿度溫度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa)
允許溫度 ·正常工作溫度 -20～70℃
·膜片 -20℃～80℃(短時可達130℃)
·貯存溫度 -20℃～80℃
·高低溫型 -65℃～150℃ 10℃～200℃ 10℃～350℃
供電電源 (12.5～36)V DC
輸出信號 (4～20)mA DC
傳輸方式 二線制
外殼防護 電纜線和接插件連接均為IP65
電氣連接 防爆插頭座或電纜1.5米
殼 體 不銹鋼 1Cr18Ni9Ti O型圈：氟橡膠、丁腈橡膠
膜 片 不銹鋼 316L
負載特性
外形結構和安裝尺寸
>>接插件連接式外形結構和安裝尺寸
>>接插件外形及排列
|
赫絲曼接頭連接式插腳定義
|
|
航空插頭連接式接線定義
|
||
|
插腳
|
二 線
|
導線
|
二 線
|
|
|
1
|
電源正：+
|
紅色導線
|
電源正：+
|
|
|
2
|
電源負：－
|
藍色導線
|
電源負：－
|
|
|
3
|
空
|
屏蔽導線
|
空
|
|
>>電氣連接方式
二線制(4～20)mA DC輸出的變送器電氣連接方法
二線制(4～20)mA DC輸出的本安系統
●注1:擴散硅標準型測量量程為:小 0～10kPa,大 0～35MPa ,擴散硅超穩定型測量量程為:小 0～6kPa,大 0～60MPa。
●注2:藍寶石變送器過程連接方式導壓孔只能選Φ3。
●注3:本安型變送器不能帶表頭。
●注4:0.1J精度要選用超穩定型擴散硅膜片材料（A2）才能實現。
●注5:沒有特別指明默認為赫斯曼接頭電氣連接方式。
